LQ型螺杆式启闭机 使用说明书
一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使 用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门 启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计 而定。 二、安装调试： （1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆 要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。
耀禹水利机械厂致力于 球墨铸铁闸门、领域的整体提升，聚焦于 球墨铸铁闸门、市场的深耕与拓展，以国际视野，全球整合的眼界与格局，把握前沿技术，锻造保障能力，追求事业品质。愿与各位同道，各位朋友，各位有识之士共勷伟事，共迎美好明天。
你有鳍，这里是大海，你有翅，这里是蓝天。
及安全文明施工条例等技术文件，报监理工程师审批。 2.清点埋件数量，检查埋件构件在运输、存放过程中是否有损伤，检查各构件的安装标记，不属于同一孔的埋件，不许装到一起。 3. 检查埋件的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。 4.检查并清理门槽中的模板等杂物，一期砼的结合面应全部凿毛。 5.设置控制点线，控制点线由专业测量单位测量设置，测量点线的设置应能满足埋件里程、高程及桩号偏差的控制。 6.安装用各种工具准备齐全，测量工具应经相关部门校验并在有效使用期内。 （3）埋件运输及吊装 闸门槽埋件等采用反铲、12t吊车运输、吊装。 （4）埋件就位、调整、加固 底坎预留槽及门槽内设插筋。底坎安装时在插筋上铺设工字钢，或直接在插筋上用调整螺栓就位：门槽轨道待底坎二期砼回填就位后在底坎上依次向上安装，用插筋和调整螺栓固定；门楣座在轨道上或在轨道上焊接定位板就位，用插筋和调整螺栓固定。 埋件调整时挂钢琴线，利用千斤顶、调整螺栓等进行调整，调整后按设计图纸的要求进行加固。加固应牢靠，确保埋件在浇筑二期砼过程不发生变形或移位。安装调整后埋件的允许偏差应符合招标文件、设计图纸及DL/T5018-94规范的规定。 （5）砼回填
设备的可靠性及耐久性： 1.设备无故障运行时间不少于20000小时。 2.设备每年维护一次，轴承使用寿命在15年以上，防护层年限不少于10年。 3.整机寿命在25年以上。 七、设备的防腐： 1、不锈钢部件加工完后对其进行表面防腐喷涂处理，以增强抗氧化性和增加表面光洁度。 2、非金属、有色金属不涂防腐涂料。 八、设备的油漆： 1、表面进行喷涂处理（喷涂特种金属漆），漆膜总厚度不小于300um。
注意事项： 铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。 建议客户谨慎安装，如有不会可以咨询本厂工程师。@

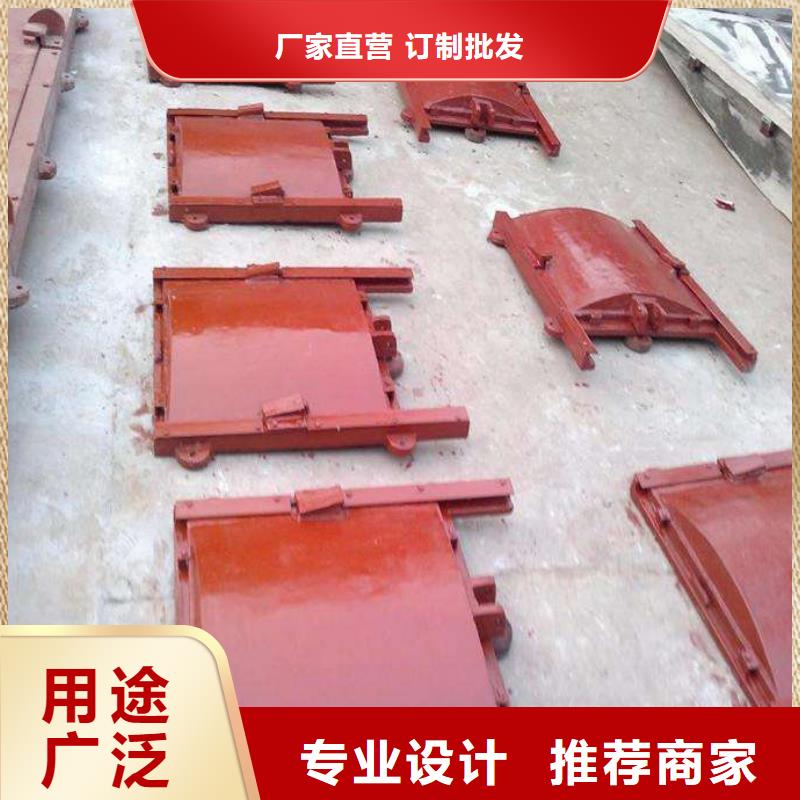

一、总体结构及安装方式 1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为： 单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。 b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。
靠壁式 附壁式
法兰式 下开式 c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。 d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。 e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。 f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。
